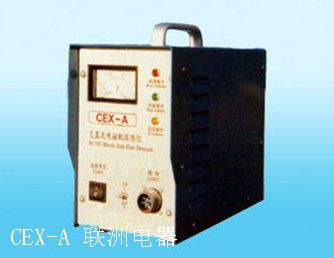

CEX-A便攜式交直流磁粉探傷儀
一、產品概述
◆ CEX-A便攜式交直流磁粉探傷儀主要用于鐵磁性材料表面及近表面探傷，能檢測6mm以下的傷損。對于表面較粗糙、不去除涂覆層的工件可利用直流探傷，交直流兩用的磁化模式。
◆ 多功能通用主機可任意選配A.D.O三種探頭，滿足客戶多種工件的需求。
◆ 采用外加磁場磁化法，體積小，重量輕，方便攜帶。
◆ 可控硅調壓，電流連續可調，過流、過壓、過溫多重保護
◆ 廣泛應用于各類鍋爐、壓力容器、石油化工、冶金、船舶、電力、鐵路、橋梁等行業的結構件、焊接件、鍛造件、熱處理件探傷。
二、產品簡介
CEXA交直流磁粉探傷儀采用進口可控元件和高集成電路，使設備具有體積小、重量輕、用途廣、攜帶方便、操作簡單等特點。多功能通用主機可任意選配A.D.o三種探頭；可利用外加磁場磁化法對大型壓力容器、管道、球罐、鋼結構、機械零配件分段局部探傷；交直流兩用；對要求近表面（表面以下）、表面較粗糙、不去除涂覆層的工件可利用直流探傷。本設備特別適用野外、流動、現場探傷退磁使用。
三、技術參數
1、電源：220V 50HZ ±10％ 4A;
2、輸出：AC：36V 8A，DC：12V 10A;
3、可配探頭：A型、D型、O型三種探頭;
4、探頭線長：5 M;
5、工作節拍：建議在長時間使用時：充磁時間£3秒/次，間歇時間≥5秒/次;
6、探頭溫升：£60℃;
7、儀器重量：3.6 Kg。
四、配置情況
A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭，配有工作燈；對異形面、形狀復雜工件探傷尤其適用。極距：20－160mm；提升力：AC≥5Kg DC≥18Kg；重量：1Kg。可獨立利用這種探頭制成一臺馬蹄磁粉探傷儀或角焊縫磁粉探傷儀。
D型探頭：也稱電磁軛探頭，高磁導多極活動關節磁化強度較大。極距：60－220mm；提升力：AC≥6Kg DC≥18Kg；重量：1.6 Kg�？瑟毩⒗眠@種探頭制成一臺電磁軛磁粉探傷儀。
O型探頭：也稱環型探頭，利用電感線圈通電時產生磁場來磁化工件；可對軸棒類、螺栓類等多種中小型零件探傷或穿過式遠離法退磁。內徑：150mm中心磁場≥ 180oe重量：3Kg。
五、操作使用方法與注意事項
使用本儀器前詳細閱讀使用說明書，了解掌握儀器結構和技術性能。檢查電源與本儀器要求是否相符，連接是否正確，方可接通電源。初次使用或久藏復用前，應檢查儀器是否完好。
1、操作步驟：
1.1、將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。
1.2、接通儀器電源開關（K1），此時電源指示燈亮，儀器控制電路同時接通，伺服工作。
1.3、將探頭和被檢工件接觸好，按下探頭上的開關（K2），此時工件呈磁化狀態，工作燈亮，松開開關（K2）主回路電源斷開，工件停止磁化。
1.4、停止使用時，關斷儀器電源開關，斷開電源。
2、故障維修：
2.1、電源接通后，無指示、不工作，保險絲熔斷。因短路、過載引起的。
2.2、按下開關（K2），探頭工作；無工作指示，因指示燈引起。
2.3、工作指示燈亮，探頭不充磁。主電路或控制電路有故障。
2.4、接通電源不按開關（K2）即充磁�？刂齐娐坊螂p向可控元件損壞。
3、注意事項：
3.1、在使用前，應檢查供電電壓是否適合儀器要求，如過高或過低會影響探傷效果。
3.2、使用時探頭端面應與被檢工件保持良好接觸，按下開關（K2），此時探傷效果Z佳。
3.3、本儀器有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，減少產生不必要的溫升。
